Por ejemplo, en la CCAA de La Rioja, podemos encontrar este documento en el siguiente enlace:
Impresos - Industria y Energía - Portal del Gobierno de La Rioja
En concreto lo podemos encontrar en el apartado BT, Instalaciones de Baja Tensión y dentro de él BT-21 Memoria Técnica de Diseño.
A continuación iremos describiendo como deben ser rellenados cada uno de los apartados.
Datos del propietario o titular
En este apartado, se pondrán los datos del propietario, a efectos de notificación. Cuando se trate de una empresa, se deben poner los datos del representante a efectos de representación legal.

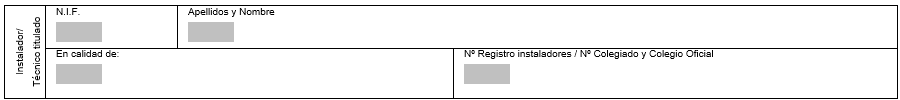

Instalador/Técnico titulado
En este apartado se pondrán los datos profesionales del instalador, de esta forma se podrá comprobar si dicho instalador está autorizado. Por ejemplo, si tienes un número de registro y necesitas verificar a qué empresa o profesional pertenece, la única vía oficial es contactar directamente con el organismo que gestiona el registro:
- Organismo: Dirección General de Industria y Energía.
- Institución: Gobierno de La Rioja.
Deberás realizar una consulta administrativa para que te confirmen la titularidad y validez de ese número de registro.
En el apartado en calidad de, se suele poner INSTALADOR AUTORIZADO, ya que es esta su función.
Instalación
Aquí pondremos los datos del emplazamiento de la instalación, es importante que esta dirección coincida con la del certificado de la instalación eléctrica de baja tensión.

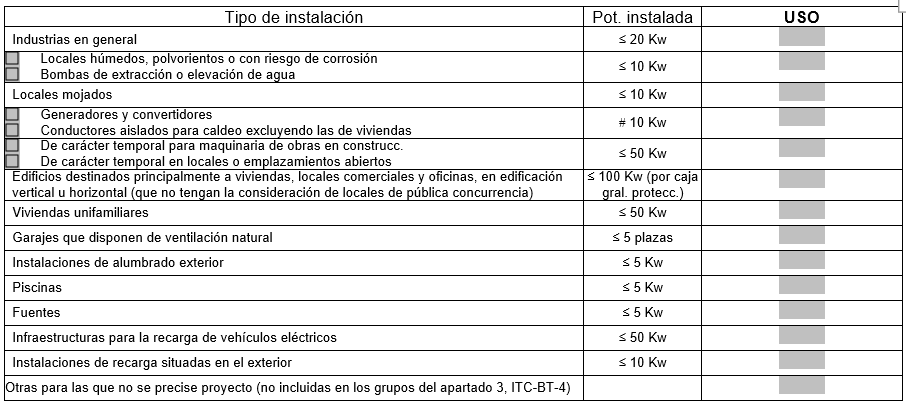

Tipo de instalación
En este apartado se debe definir el tipo de instalación que es, la potencia instalada y el uso que se le va a dar. Es importante porque de esto depende si necesitamos una MTD o un Proyecto. Debemos elegir entre las que nos dan, y si no está, rellenar "Otras", indicando cual, que esté dentro de las indicadas en la ITC-BT-04.

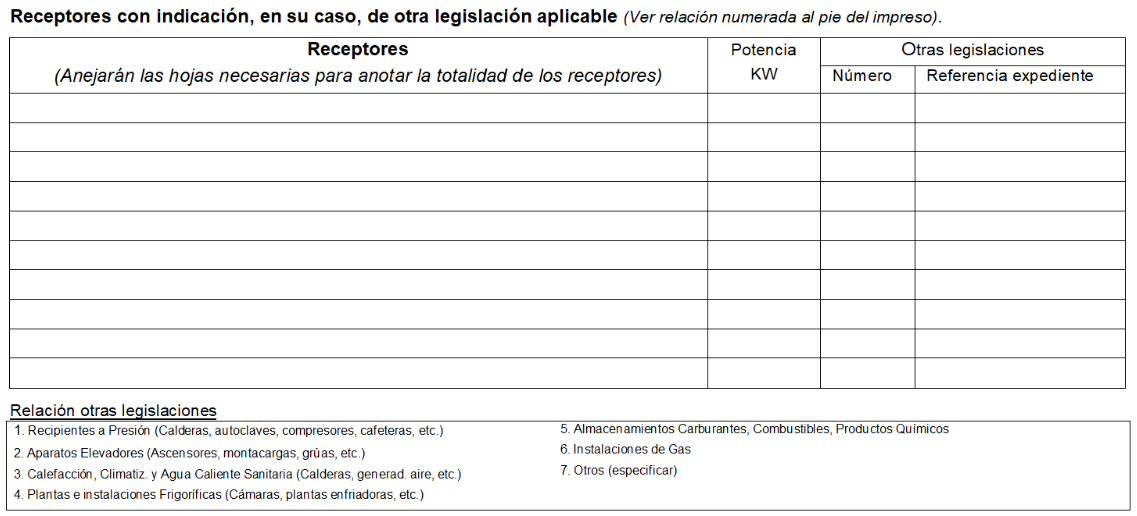

Relación de receptores
En este apartado, debemos realizar un listado de todos los receptores que contendrá la instalación, así como su potencia en kW y la relación a otras legislaciones existentes.

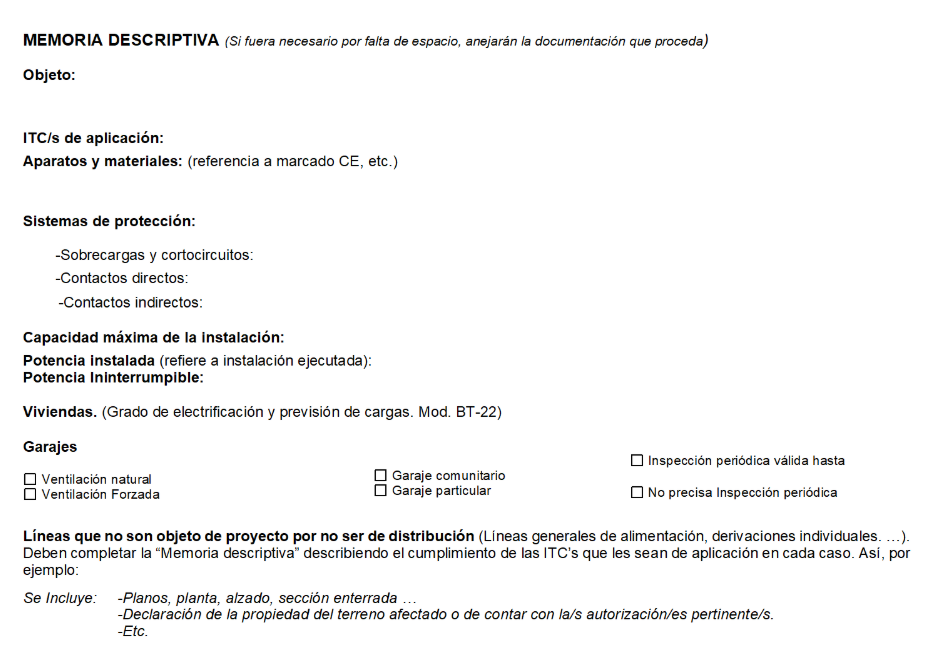

Memoria descriptiva
Vamos a ir detallando cada uno de los apartados de dicha memoria.
- Objeto: en este apartado ponemos para que estamos realizando esta memoria, un ejemplo de un caso podría ser: "El objeto de esta memoria es definir y justificar la instalación eléctrica para TIPO DE INSTALACIÓN."
- ITC/s de aplicación: se indicarán las ITC's usadas, a continuación se ponen
unas cuantas a modo de ejemplo:
- ITC-BT-19: Se usa casi siempre ya que se refiere a las secciones de los cables a usar.
- ITC-BT-21: Para las canalizaciones.
- ITC-BT-25: Para vivienda.
- ITC-BT-52: Para vehículos eléctricos.
- Sistemas de protección: en este apartado se debe indicar los sistemas de protección contra contactos directos, contactos indirectos, sobrecargas, etc.
- Capacidad de la instalación:
- Potencia instalada (se refiere a ejecución): Es la potencia máxima correspondiente a la instalación tal y como ha sido ejecutada.
- Potencia máxima admisible: la que se calcula con el IGA.
- Potencia ininterrumpible: Se refiere a la potencia que no podemos dejar de tener, por ejemplo la potencia del ascensor, que no puede ser limitada. Este es un mínimo.
- Viviendas:
- Grado de electrificación: se deberá indicar si el grado de electrificación es básico o elevado.
- Previsión de cargas: la previsión de cargas del edificio, que realizaremos usando el documento de la CCAA de LaRioja bt_bt22.doc. Este se rellenará solamente en el caso de que sea un edificio. Ejercicios de previsión de cargas
- Garajes: se marcará si la ventilación es natural o forzada, si el garaje es particular o comunitario, y si precisa revisión periódica o no, y en que fecha se volverá a revisar (lo más común en MTD esto no hace falta).
- Líneas que no sean de distribución: líneas existentes tipo LGA, DI, etc. Aquí se describirán, pero no se calcularán, esto se hará en el siguiente apartado. Para esto, se pueden incluir los siguientes planos: de planta, alzado, sección enterrada. Declaración de la propiedad del terreno afectado.
Cálculos justificativos
Se deben realizar los cálculos de los siguientes elementos:
- LGA: Se calculan la sección por caída de tensión y por calentamiento, además se relacionan los cálculos con la protección de esta, con los fusibles de la caja general de protección (CGP)
- DI's: Se calcularan las secciones de todas las derivaciones individuales por cdt y por calentamiento.
- Líneas secundarias: Se debe calcular la cdt en cada una de las líneas secundarias, además de verifica que soportan la corriente por calentamiento.
- Elementos de protección y puntos de utilización: Describir los elementos de protección y calcular las corrientes de cortocircuito.
- Sistemas de tierras. Describir el sistema de tierras utilizado y realizar los cálculos de la resistencia de tierra.
Se hará una tabla resumen con todos los cálculos y datos de los elementos y se deberá demostrar que se cumplen lo indicado en el REBT.
